Bagaimana cara kerja katup bola?

Katup bola adalah komponen penting dalam banyak sistem industri dan komersial, yang dikenal karena keandalan dan efisiensinya dalam mengendalikan aliran berbagai media. Sebagai pemasok katup bola terkemuka, saya bersemangat untuk berbagi wawasan mendetail tentang cara kerja perangkat luar biasa ini.

Struktur Dasar Ball Valve

Pada intinya, katup bola terdiri dari piringan bulat (bola) dengan lubang (lubang) di tengahnya. Bola ini ditempatkan di dalam badan katup, biasanya terbuat dari bahan seperti baja tahan karat, kuningan, atau paduan lainnya tergantung pada kebutuhan aplikasi. Badan katup memiliki dua lubang, saluran masuk dan saluran keluar, yang dilalui cairan atau gas. Bola dihubungkan ke batang, yang memanjang ke luar badan katup dan digunakan untuk memutar bola.

Prinsip Kerja

Pengoperasian katup bola relatif mudah. Saat katup dalam posisi terbuka, lubang bola sejajar dengan lubang masuk dan keluar badan katup. Hal ini memungkinkan fluida atau gas mengalir bebas melalui katup dengan hambatan minimal. Permukaan bola dan lubang yang halus memastikan penurunan tekanan rendah, menjadikan katup bola sangat efisien untuk aplikasi aliran tinggi.

Untuk menutup katup, batang diputar seperempat putaran (90 derajat). Ini memutar bola sehingga lubangnya tegak lurus dengan jalur aliran. Akibatnya, bola menghalangi jalan antara saluran masuk dan saluran keluar, sehingga secara efektif menghentikan aliran medium. Segel ketat antara bola dan dudukan katup mencegah kebocoran apa pun, bahkan di bawah tekanan tinggi.

Mekanisme Penyegelan

Kinerja penyegelan katup bola adalah salah satu fitur terpentingnya. Katup bola biasanya menggunakan dua jenis segel: segel lunak dan segel logam ke logam.

Segel lunak terbuat dari bahan seperti PTFE (polytetrafluoroethylene) atau elastomer lainnya. Bahan-bahan ini memberikan sifat penyegelan yang sangat baik, bahkan pada tekanan rendah. Katup bola dengan dudukan lunak biasanya digunakan dalam aplikasi yang memerlukan penutupan yang rapat, seperti dalam industri kimia, farmasi, dan makanan. Segel lembut menyesuaikan dengan permukaan bola, menciptakan segel yang andal yang mencegah kebocoran.

Di sisi lain, segel logam - ke - logam digunakan dalam aplikasi suhu tinggi dan tekanan tinggi. Pada katup bola dengan dudukan logam, bola dan dudukan katup terbuat dari logam atau paduan keras. Kontak logam - ke - logam memberikan segel tahan lama yang tahan terhadap kondisi ekstrem. Namun, katup bola dengan dudukan logam mungkin tidak memberikan segel sekencang katup dengan dudukan lunak pada tekanan rendah.

Jenis Katup Bola

Ada beberapa jenis katup bola yang tersedia, masing-masing dirancang untuk aplikasi spesifik.

• Katup Bola Mengambang: Pada katup bola mengambang, bola tidak diam dan bebas bergerak sedikit di dalam badan katup. Saat katup ditutup, tekanan cairan atau gas mendorong bola ke dudukan hilir, sehingga menimbulkan segel yang rapat. Katup bola mengambang biasanya digunakan dalam aplikasi tekanan rendah hingga sedang.
• Trunnion - Katup Bola Terpasang: Katup bola yang dipasang di trunnion dirancang untuk aplikasi bertekanan tinggi. Pada katup ini, bola ditopang oleh trunnion (peniti) di bagian atas dan bawah. Trunnion mencegah bola bergerak di bawah tekanan tinggi, memastikan segel yang andal. Katup bola yang dipasang di trunnion sering digunakan dalam jaringan pipa minyak dan gas, pembangkit listrik, dan sistem bertekanan tinggi lainnya.

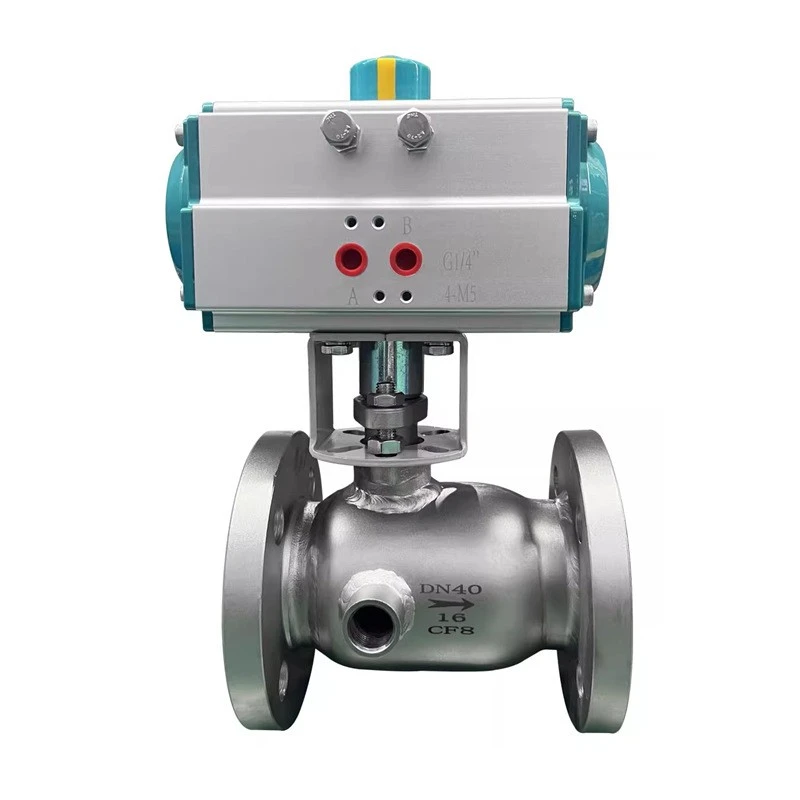

• Katup Bola Jaket: AKatup Bola Jaketadalah jenis katup bola khusus yang memiliki jaket di sekeliling badan katup. Jaket dapat digunakan untuk mensirkulasikan media pemanas atau pendingin, sehingga katup dapat digunakan dalam aplikasi yang memerlukan kontrol suhu. Misalnya pada industri kimia, jacket ball valve dapat digunakan untuk menjaga suhu fluida yang sedang diproses.
• Katup Bola Flange Perunggu:Katup Bola Flange Perungguterbuat dari perunggu, paduan berbahan dasar tembaga. Perunggu dikenal karena ketahanan terhadap korosi dan daya tahannya. Katup ini biasanya digunakan dalam sistem pasokan air, sistem irigasi, dan aplikasi lain yang memerlukan perhatian terhadap korosi. Sambungan flensa memudahkan pemasangan katup di dalam pipa.
• Katup Bola Flensa Titanium:Katup Bola Flensa Titaniumterbuat dari titanium, logam kuat dan ringan dengan ketahanan korosi yang sangat baik. Katup bola flensa titanium digunakan dalam aplikasi di mana ketahanan terhadap korosi sangat penting, seperti di industri kelautan, kimia, dan dirgantara. Sambungan flensa memberikan pemasangan yang aman dan bebas kebocoran.

Keuntungan Katup Bola

Katup bola menawarkan beberapa keunggulan dibandingkan jenis katup lainnya:

• Pengoperasian Cepat: Katup bola dapat dibuka atau ditutup dengan seperempat putaran batang, menjadikannya ideal untuk aplikasi yang memerlukan kontrol aliran cepat.
• Penurunan Tekanan Rendah: Lubang katup bola yang halus memungkinkan penurunan tekanan rendah melintasi katup, sehingga mengurangi konsumsi energi dalam sistem.
• Penyegelan yang Andal: Katup bola memberikan segel yang rapat, bahkan di bawah tekanan tinggi, mencegah kebocoran dan memastikan keamanan dan efisiensi sistem.
• Keserbagunaan: Katup bola dapat digunakan dengan berbagai macam cairan dan gas, termasuk cairan, gas, dan bubur. Mereka juga cocok untuk berbagai industri, seperti minyak dan gas, kimia, pengolahan air, dan pembangkit listrik.

Aplikasi Katup Bola

Katup bola digunakan dalam berbagai macam aplikasi:

• Industri Minyak dan Gas Bumi: Dalam industri minyak dan gas, katup bola digunakan di jaringan pipa, kilang, dan anjungan lepas pantai untuk mengontrol aliran minyak mentah, gas alam, dan produk minyak bumi lainnya.
• Industri Kimia: Katup bola digunakan di pabrik kimia untuk mengontrol aliran bahan kimia, asam, dan pelarut. Segel yang rapat dan bahan tahan korosi membuatnya cocok untuk menangani bahan kimia agresif.
• Instalasi Pengolahan Air: Katup bola digunakan di instalasi pengolahan air untuk mengontrol aliran air, bahan kimia, dan lumpur. Mereka juga digunakan dalam distribusi air olahan ke konsumen.
• Pembangkit Listrik: Di pembangkit listrik, katup bola digunakan untuk mengontrol aliran uap, air, dan cairan lain di boiler, turbin, dan sistem pendingin.

Perawatan Katup Bola

Perawatan yang tepat sangat penting untuk memastikan kinerja katup bola dalam jangka panjang. Berikut beberapa tip perawatan:

• Inspeksi Reguler: Periksa katup secara teratur apakah ada tanda-tanda keausan, korosi, atau kerusakan. Periksa segel, bola, dan dudukan katup apakah ada tanda-tanda kebocoran atau kerusakan.
• Pelumasan: Jika katup memiliki batang yang dilumasi atau bagian bergerak lainnya, lumasi secara teratur sesuai rekomendasi pabrikan.
• Pembersihan: Bersihkan katup secara berkala untuk menghilangkan kotoran, serpihan, atau kerak yang mungkin menumpuk di dalam badan katup atau pada bola.
• Penggantian Segel: Jika segel sudah aus atau rusak, segera ganti untuk mencegah kebocoran.

Kesimpulan

Kesimpulannya, katup bola merupakan komponen penting dalam banyak sistem industri dan komersial. Desainnya yang sederhana namun efektif, kinerja penyegelan yang andal, dan pengoperasian yang cepat menjadikannya pilihan populer untuk berbagai aplikasi. Sebagai pemasok katup bola, kami berkomitmen untuk menyediakan katup bola berkualitas tinggi yang memenuhi beragam kebutuhan pelanggan kami. Apakah Anda memerlukan katup bola standar atau katup khusus untuk aplikasi tertentu, kami memiliki keahlian dan produk untuk memenuhi kebutuhan Anda.

Jika Anda tertarik membeli katup bola untuk proyek Anda, kami mengundang Anda untuk menghubungi kami untuk diskusi detail. Tim ahli kami akan dengan senang hati membantu Anda dalam memilih katup yang tepat untuk kebutuhan Anda dan memberikan penawaran harga yang kompetitif.

Referensi

• Perry, RH, & Hijau, DW (1997). Buku Pegangan Insinyur Kimia Perry. McGraw - Bukit.
• Derek Co. (2012). Aliran Cairan Melalui Katup, Fitting, dan Pipa. Makalah Teknis No.410.
